See suure -võimsusega trafode seeria kasutab ülimalt-kõrge magnetilise orientatsiooniga räniterasest lehte, kõrge-puhtusastmega hapnikuvabu vasktraate ja sõjalise kvaliteediga leegiaeglustavaid-isolatsioonimaterjale, mis sobivad 50/60 Hz toitesagedusega ning vastavad täielikult rahvusvahelistele autoriteetsetele standarditele ja tööstuse spetsifikatsioonidele, nagu CE 1094.1-2013, GB 19212.1-2021, GB/T 6451-2015 jne. Sellel on peamised eelised, nagu äärmiselt väike kadu, ülikõrge kasutegur, tugev soojuse hajumine, kontrollitav müra, kõrge kaitse- ja mugav töö- ja hooldustase. See suudab rahuldada suure võimsusega stsenaariumide pingete muundamise vajadusi, nagu tööstuslik ülekoormus, elektrivõrgu sobitamine ja suuremahuline projekteerimine, ning sobib erinevate suurte elektriseadmete toiteallika kohandamise stsenaariumide jaoks.
Toote parameeter
|
Mudel |
LT-3000VA (tööstuslik raskeveokite versioon) |
LT-5000VA (võrku toetav makse) |
LT-8000VA (mäeinseneri makse) |
LT-10000VA (universaalne lipulaev) |
|
Nimivõimsus |
3000VA |
5000VA |
8000VA |
10000VA |
|
Sisendpinge (valikuline) |
AC 220V/380V/440V/660V 50/60Hz |
AC 380V/440V/660V/10kV 50/60Hz |
AC 380V/440V/660V/10kV 50/60Hz |
AC 380V/440V/660V/10kV/11kV 50/60Hz |
|
Väljundpinge (valikuline) |
AC 36V/110V/220V/380V/440V/660V (raske{6}}pinge reguleerimine) |
AC 110V/220V/380V/440V/660V/10kV (võrgutaseme pinge reguleerimine) |
AC 380V/440V/660V/10kV (kaevandusklassi pingeregulaator) |
AC 380V/440V/660V/10kV/11kV (lipulaev pingeregulaator) |
|
Nimivool (väljund) |
83.3A(36V)/27.3A(380V)/6.82A(440V)/4.55A(660V) |
13,16 A (380 V) / 11,36 A (440 V) / 7,58 A (660 V) / 0,5 A (10 kV) |
21,05 A (380 V) / 18,18 A (440 V) / 12,12 A (660 V) / 0,8 A (10 kV) |
26,32 A (380 V) / 22,73 A (440 V) / 15,15 A (660 V) / 1 A (10 kV) |
|
südamiku materjal |
Ülikõrge magnetjuhtivusega orienteeritud räniterasleht (0,23 mm) |
Ülikõrge magnetjuhtivusega orienteeritud räniterasleht (0,23 mm) |
Tippkvaliteediga magnetorienteeritud räniterasleht (0,20 mm) |
Tippkvaliteediga magnetorienteeritud räniterasleht (0,20 mm) |
|
Mähismaterjal |
Kõrge puhtusastmega hapnikuvaba vasktraat (sõjaline isolatsioon, laia laiusega raske{0}}mähis) |
Kõrge puhtusastmega hapnikuvaba vasktraat (sõjalise kvaliteediga isolatsioon, võrgukvaliteediga tihe mähis) |
Kõrge puhtusastmega hapnikuvaba vasktraat (kaevanduskvaliteediga isolatsioon, korrosioonikindel-kindel raske{1}}mähis) |
Kõrge puhtusastmega hapnikuvaba vasktraat (lipulaeva isolatsioon, täppis raske{0}}mähis) |
|
koormuse kadu pole- |
Vähem kui 80 W või sellega võrdne |
Vähem kui 120 W või sellega võrdne |
Vähem kui 180 W või sellega võrdne |
Vähem kui 220 W või sellega võrdne |
|
koormuse kadu |
Vähem kui 500 W või sellega võrdne |
Vähem kui 800 W või sellega võrdne |
Vähem kui 1200 W või sellega võrdne |
Vähem kui 1500 W või sellega võrdne |
|
Trafo efektiivsus |
97,5% või suurem |
98% või suurem |
98,2% või suurem |
98,5% või suurem |
|
töömüra |
Vähem kui 52 dB või sellega võrdne (madala -müratasemega töö) |
Vähem kui 55 dB või sellega võrdne (madala{1}}müraga töö) |
Vähem kui 58 dB või sellega võrdne (juhitav müra) |
Vähem kui 60 dB või sellega võrdne (juhitav müra) |
|
Kere mõõtmed (pikkus x laius x kõrgus) |
520×400×450 mm |
650×500×550 mm |
780×600×680 mm |
850×680×750 mm |
|
kehakaal |
85,5 kg |
Kaal 142,8 kg |
Kaal 226,3 kg |
Kaal 298,5 kg |
|
Töötemperatuur |
-35 kraadi ~ 65 kraadi |
-35 kraadi ~ 70 kraadi |
-40 kraadi ~ 70 kraadi |
-40 kraadi ~ 75 kraadi |
|
Kaitse tase |
IP55 (tolmukindel/pritsimisvastane/löögivastane) |
IP56 (tolmukindel/tugev pihustusvesi/tugeva löögi vastane) |
IP65 (tolmukindel / lainevastane löök / tugeva löögi vastane) |
IP65 (tolmukindel / lainevastane löök / tugeva löögi vastane) |
|
isolatsiooniklass |
H-klass (temperatuurikindlus 180 kraadi) |
H-klass (temperatuurikindlus 180 kraadi) |
Klass C (temperatuurikindlus 220 kraadi) |
Klass C (temperatuurikindlus 220 kraadi) |
Märkus.Ülaltoodud on standardparameetrid ja sisend-/väljundpinget (sh kõrgepinge taset) saab kohandada vastavalt kasutaja vajadustele; Kaod ja efektiivsus võivad töökoormuste ja keskkonnatemperatuuri tõttu veidi kõikuda; Tegelik toode on ülimuslik.
Toote omadused ja rakendus
3000 VA–10000 VA võimsusega on see mõeldud suure-võimsusega stsenaariumide jaoks, nagu tööstuslik ülekoormus ja elektrivõrgu sobitamine. See suudab stabiilselt juhtida raskeid-koormusi, nagu suured tootmisliinid, rasked tööstusmasinad ja elektrivõrgu jaotusjaamade seadmed. See võib töötada pidevalt 24 tundi ilma rõhuta nimikoormusel; Toetades 30% lühiajalist-ülekoormust, saab see hõlpsasti toime tippvõimsuse tõusuga-raskete mootorite, kompressorite ja muude seadmete käivitamisel (käivitusvõimsus on 5-8 korda suurem nimivõimsusest), vältides ülekoormusseiskumist ja kohanedes keerukate koormusnõuetega suure võimsusega stsenaariumide korral.
Tõhus ja energiasäästlik{0}}töö, mis viib tööstusele kahjumisse
Kasutades tipptasemel-magnetorienteeritud räniterasest südamikku ja kõrge-puhtusastmega hapnikuvaba vasktraadi laia mähisega, ületab magnetiline läbilaskvus tunduvalt tavalise räniteraslehe oma ning juhtivus on äärmiselt suurepärane, vähendades oluliselt koormuse kadu ja koormuse kadu; Trafo efektiivsus on koguni 97,5% ~ 98,5%, mis on tööstuse juhtival tasemel ja palju parem kui traditsioonilised suure võimsusega trafod; Madal energiatarbimine ja minimaalne soojuse tootmine töö ajal, pikaajaline{5}}kasutus võib märkimisväärselt vähendada tööstuslikke elektrikulusid kooskõlas riikliku topeltsüsiniku poliitika ja rohelise tööstuse kontseptsiooniga.
Põhikomponendid kasutavad sõjalise kvaliteediga töötlemistehnoloogiat, millel on lai ja täpne mähiste mähis, kõrge pinge ja raudsüdamiku tihe virnastamine, minimaalne magnetahela kadu, väljundpinge kõikumise viga ± 1% või väiksem ja pinge stabiliseerimise jõudlus, mis vastab võrgutaseme standarditele; Kohandage 50/60 Hz toitesagedusega, väljundlainekuju moonutused Vähem kui 2%, harmoonilisi häireid ei esine, suudab ohutult toita koormusi, mille toiteallika kvaliteedinõuded on väga kõrged, nagu suured andmekeskuse serveriklastrid, täppistööstuse seadmed ja elektrivõrku toetavad seadmed, tagades null seadmete rikke ja andmeedastuse katkestusteta.
See on varustatud intelligentse konstantse temperatuuriga soojuse hajumise süsteemiga ja kasutab kolmekordset soojuse hajumise struktuuri: "suure alaga jahutusradiaator + kahekordne suure kiirusega{1}}tugev ventilaator + õlikontuuri lisasoojuse hajutamine (kõrg-surveversioon)", mis on sobitatud kõrge-täpse temperatuurianduriga. Ventilaator reguleerib kiirust automaatselt vastavalt seadme temperatuurile, töötab madalatel temperatuuridel vaikselt ja kõrgetel temperatuuridel hajutab täielikult soojust, et tagada seadme temperatuuri stabiilne ohutusvahemikus; Vedeliku mehaanika on optimeerinud soojuse hajumise kanalit, et soojust kiiresti hajutada, tagades seadmete pideva töötamise pikka aega ilma ülekuumenemisriskita täiskoormusel, kõrgel temperatuuril ja karmides keskkondades.
Seda saab kasutada erinevatel stsenaariumidel.
1. Kaubandusklastri stsenaarium
Sobib äriliste stsenaariumide jaoks, nagu suured supermarketid, büroohooned, hotellid ja kaupluseketid
2. Tööstuslikud põhistsenaariumid
Sobib tööstuslikele põhistsenaariumidele, nagu väikesed ja keskmise suurusega{0}}tehased, tootmisliinid, töökoja koosteliinid jne
3. Ehitusstseen
Sobib välisehituseks, ajutisteks ehitusobjektideks, munitsipaalehituseks ja muudeks stsenaariumideks
4. Meditsiinilised/andmetestsenaariumid
Sobib selliste stsenaariumide jaoks nagu haiglad, füüsilise läbivaatuse keskused, andmekeskused, testimisasutused jne
5. Tööstusliku stsenaariumi ülekoormamine
Sobib rasketele{0}}töökodadele, suurtele tootmisliinidele, tööstuslikele külmutusseadmetele ja muudele rasketele{1}}stsenaariumidele

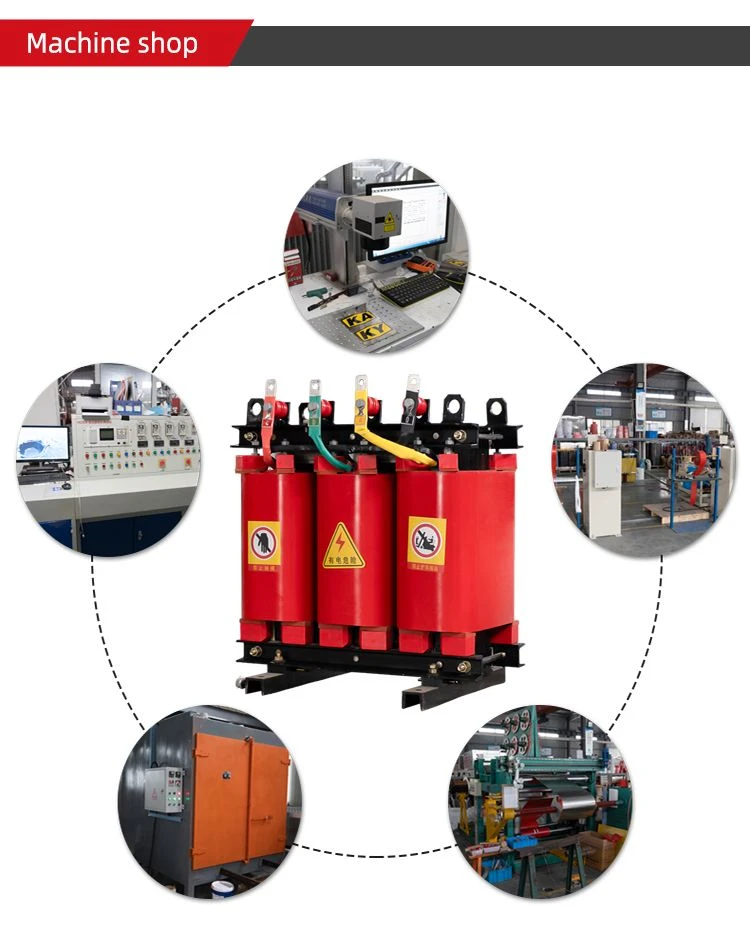

Tootmise üksikasjad
① Tuum:Valmistatud 0,20-0,23 mm ultra-kõrge läbilaskvusega/kõrge -klassi orienteeritud räniterasest lehtedest, mis lõigatakse suure täpsusega ja virnastatakse kõrgepinge all. Neil on kõrge magnetiline läbilaskvus ja äärmiselt väikesed kaod, vähendades tõhusalt elektromagnetilisi kadusid ja soojuse teket; Paigaldage raudsüdamiku ja kesta vahele paksud lööke neelavad{5}}summutavad padjad, et vähendada vibratsioonimüra ja tagada madala müratasemega töö; Kõrgepinge raudsüdamik kasutab elektromagnetiliste häirete vähendamiseks magnetilise lekke konstruktsiooni.
② Mähis:Valmistatud kõrge -puhtusastmega hapnikuvabast vasktraadist, suurepärase juhtivuse, väikese takistuse ja väikese kaduga; Seoses sõjaväe-/kaevandusklassi/lipulaeva klassi mitmekihiliste isolatsioonimaterjalidega on sellel äärmiselt tugev temperatuuri-, isolatsiooni- ja korrosioonikindlus. Mähis kasutab laia täpsusega tiheda mähise tehnoloogiat, mille viga on reguleeritud vahemikku ± 0,3%, tagades täpse ja stabiilse pinge muundamise, tugeva häiretevastase -võime ning talub kõrgepinge mõju.
③ kest:Valmistatud paksendatud ülitugevast-külmvaltsitud-terasplaadist, töödeldud nelja kihi happepesu, fosfaadi, elektrostaatilise pihustamise ning rooste- ja korrosioonikaitsega, on kukkumis-, kulumis-, rooste-, korrosiooni- ja kõrge temperatuurikindel; Kest jätab endale suure osa soojuse hajumise aknast, mis on sobitatud soojuse hajumise efekti suurendamiseks paksendatud soojuse hajumise ribidega; Nurgad on konstrueeritud kokkupõrkevastase -tugevdusega, et vältida kokkupõrkekahjustusi; Kõrgepingeversioon on tööohutuse tagamiseks varustatud kõrge-pinge isolatsiooni kaitsekattega.
④ Juhtmete klemmid:Valmistatud sõjalisest vasest, millel on tugev juhtivus ja hea kontakt, mis on võimeline kandma ülisuurt-voolu, mis ei oksüdeeru ega eraldu kergesti; Varustatud kõrge-pinge-isolatsioonikaitsekatte ja lõdvenemisvastaste poltidega, et vältida elektrilöögiga seotud õnnetusi ja juhtmestikku.
Toote sertifikaat
Suure võimsusega trafo tugineb sõjalise kvaliteediga põhikomponentidele, rangele kvaliteedikontrollisüsteemile, täpsele töötlemistehnoloogiale ja põhjalikule testimisprotsessile. See on läbinud mitmeid rahvusvahelisi autoriteetseid sertifikaate ja tööstuse sertifikaate koos täieliku kvalifikatsiooni ja garanteeritud kvaliteediga.
KKK
K: Kas suure võimsusega trafod saavad alalispinget teisendada?
V: See pole võimalik. See suure võimsusega-trafode seeria on toitesagedusega vahelduvvoolutrafod, mis sobivad ainult vahelduvpinge muundamiseks ega saa alalispinget otse muundada. Kui alalispinge on vaja teisendada, on vaja kasutada tööstusliku kvaliteediga kõrge-pingealaldeid, invertereid ja muid seadmeid, et muuta alalispinge vahelduvpingeks ning seejärel teisendada see läbi selle trafo; Teise võimalusena saab otse valida tööstusliku kvaliteediga kõrge-pinge alalisvoolumuundurid, et vältida seadmete kahjustamist ja kõrgepinge{5}}ohutusriske.
K: Kuidas valida sobiva võimsusega suure võimsusega trafot? Kas me peame varu reserveerima?
V: Võimsuse valik peaks põhinema kogu koormusvõimsusel ja käivitusomadustel. Ülekoormuse ja tippvõimsuse mõju vältimiseks on soovitatav reserveerida 50%–80% võimsusest suure-võimsuse ülekoormuse stsenaariumide jaoks. ① Arvutage koormuse koguvõimsus: liitke kõigi toidet vajavate seadmete nimivõimsus (ühik: W), keskendudes induktiivkoormustele, nagu mootorid ja kompressorid (käivitusvõimsus on 5-8 korda nimivõimsusest); ② Valige trafo võimsus: Trafo võimsus (VA) on suurem või võrdne kogukoormuse võimsusega (W) × (1+50%~80%). Näide: kogukoormusvõimsus on 3000 W (kaasa arvatud mitu rasket{16}}mootorit), reserveeritud on 60% varu. Valida tuleks trafo, mille võimsus on suurem kui 4800 VA või sellega võrdne ja soovitatav mudel on 5000 VA. Varuge piisav varu, et tagada raskete seadmete stabiilne käivitamine, vältida elektrivõrgu kõikumiste mõju ja pikendada trafode kasutusiga.
K: Kas on normaalne, et trafo tekitab töötamise ajal soojust? Kuidas tagada soojuse hajumise efekt?
V: Töötamise ajal kuumutamine on normaalne nähtus ja suure võimsusega trafo kesta temperatuur ei ületa täiskoormusel töötades 80 kraadi. Kui trafo südamik ja mähis töötavad, tekivad kaod, mis muundatakse soojuseks. Seadmel olev intelligentne konstantse temperatuuriga jahutussüsteem suudab soojust tõhusalt hajutada: ① Kaks vaikset ventilaatorit käivituvad ja peatuvad automaatselt, et reguleerida kiirust vastavalt temperatuurile, töötades täisvõimsusel kõrgetel temperatuuridel ja vaikselt madalatel temperatuuridel; ② Suure pindalaga jahutusradiaator+õlikontuuri lisasoojuse hajutamine (kõrg-surveversioon), soojusjuhtivuse ja tühjenemise kiirendamine; ③ Põhikomponendid on tihedalt kinnitatud ja tugevdatud ning soojus kandub kiiresti väliskestale. Tähelepanu soojuse hajumise tagamisele: ① Varuge trafo ümber vähemalt 1 m soojuse hajumise ruumi, et vältida prahi kuhjumist ja soojuse hajumise aukude blokeerimist; ② Hoidke soojuse hajutamise avad ja tolmuekraan takistusteta ning puhastage tolmu regulaarselt; ③ Vältige pikaajalist täiskoormusega töötamist kitsastes ruumides, kõrgetel temperatuuridel ja kõrge õhuniiskusega keskkondades; ④ Normaalse töö tagamiseks kontrollige regulaarselt kõrgsurvemudeli õliahelat ja jahutussüsteemi.
K: Kas kõrge{0}}pingeseadmed (10kV/11kV) saavad kasutada 380V võrgutoidet või muundada selle trafo kaudu muuks pingeks?
V: Olgu. Valige lihtsalt kõrge-kõrgepinge kohandatud versioon, mis vastab sisend-/väljundpingele, võttes aluseks kõrgepingeseadme nimipinge (nt 380 V sisend/10 kV väljund või 10 kV sisend/380 V väljund 10 kV seadme jaoks). Tähelepanu kasutamise ajal: ① Veenduge, et kõrgepingeseadmete nimipinge ja nimivõimsus vastavad trafole, ning jätke võimsusele 50–80% varu; ② Juhtmeid peab juhtima sertifitseeritud kõrgepingeelektrik, tehes rangelt vahet sisendi (SISEND) ja väljundi (VÄLJUND) klemmidel, järgides juhtmestiku skeemi ja kõrgepinge elektrilisi spetsifikatsioone, et vältida pöördühendust ja lekkeid; ③ Kehtib ainult vahelduvvoolu kõrgepinge{14}}seadmetele, alalisvoolu kõrgepinge{15}}seadmete jaoks on vaja täiendavaid tööstusliku kvaliteediga kõrge{16}}pingealaldusseadmeid; ④ Kõrgepingemudelid peavad olema varustatud eraldi kõrge{17}}pingekaitseseadmete ja maandussüsteemidega ning läbima korrapärase isolatsioonikatsetuse.
Pakkimine ja saatmine
